| 用途 |
|
| 特點 |
|

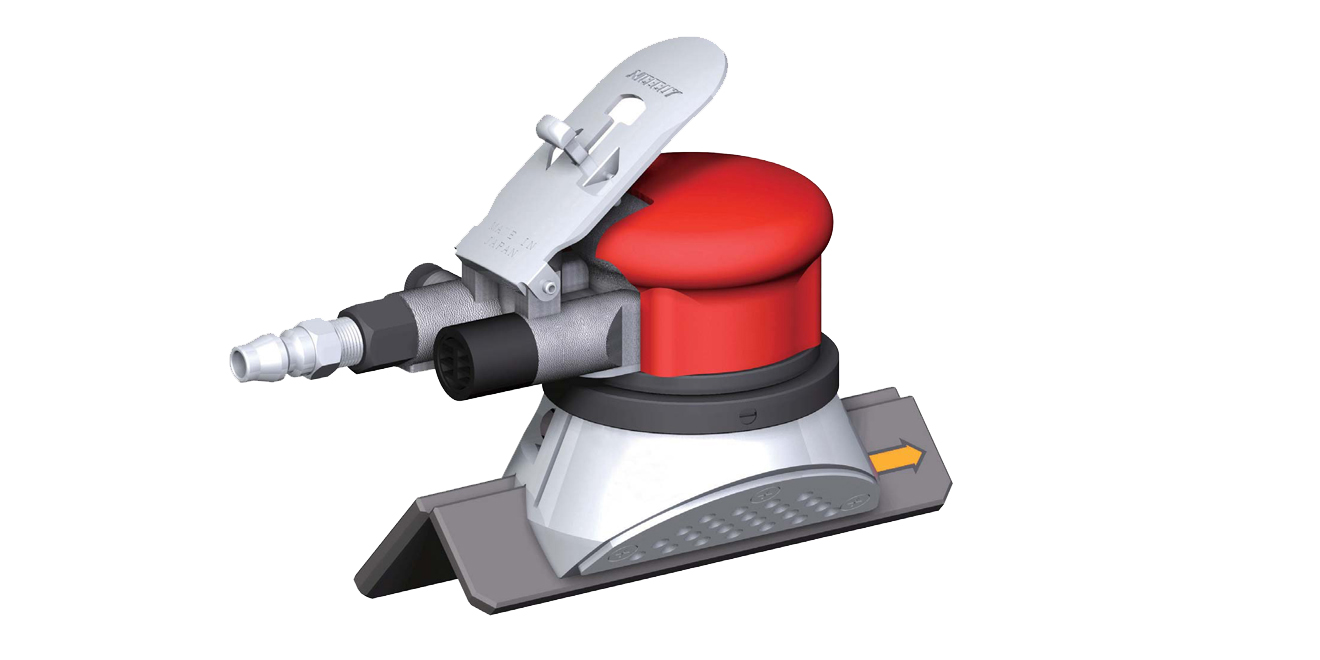

| 型號 | HAM4-150CP3003 |
|---|---|
| 專用刀具 | HMP3003（標配，正角）或HMN3003（可選，負角） |
| 刀具潤滑油 | 推薦使用 MO-20潤滑油 |
| 適用刀片 | SDMW型或者SDEW型 |
| 刃數 | 3 |

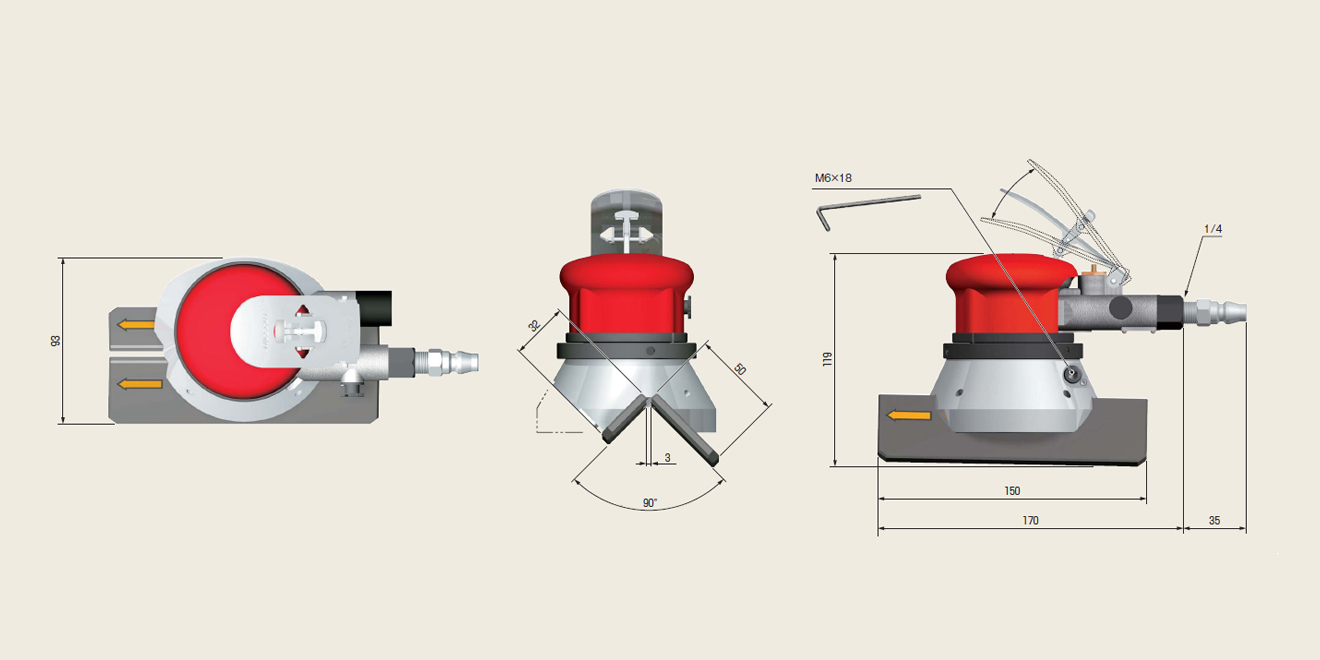

| 尺寸 | W93×D205×H119 mm |
| 導軌板長度 | 150 mm（標配） 或者可選樹脂導軌板（型號JG110S，長度110mm） |
| 加工板厚度 | 6.0mm以上 |
| 適用氣壓 | 0.49~0.68MPa（5~7kgf/cm²） |
| 無負荷旋轉數 | 10000 r.p.m. |
| 空氣消耗量 | 0.19 m³/min |
| 最大倒角范圍 | C4內 |
| 重量 | 2kg |
※導軌板的開口僅在刀具位置上方，為避免毛刺產生，在前端位置開了3cm的縫隙
※所記載尺寸可能會有若干誤差
※刀具標準裝備中無刀片，請另外訂購。MO-20需要您另購
※刀具標準配備了夾緊螺釘和扳手
刀片本體參數
| 圖片 | 型號 | 材質類型 | 角數 | 包裝 |
|---|---|---|---|---|
 |
SDMW11T4AFEN12 | ZB01N | 4 | 10pcs/盒 |
| ZA20D | ||||
| AC15D | ||||
| SDEW11T4AFFN12 | ZA10D | |||
|
ZA10DL (鏡面研磨使用) |
||||
| SDEW11T4ZFEN08 | AC16N |
