| 用途 |
|
| 特點 |
|

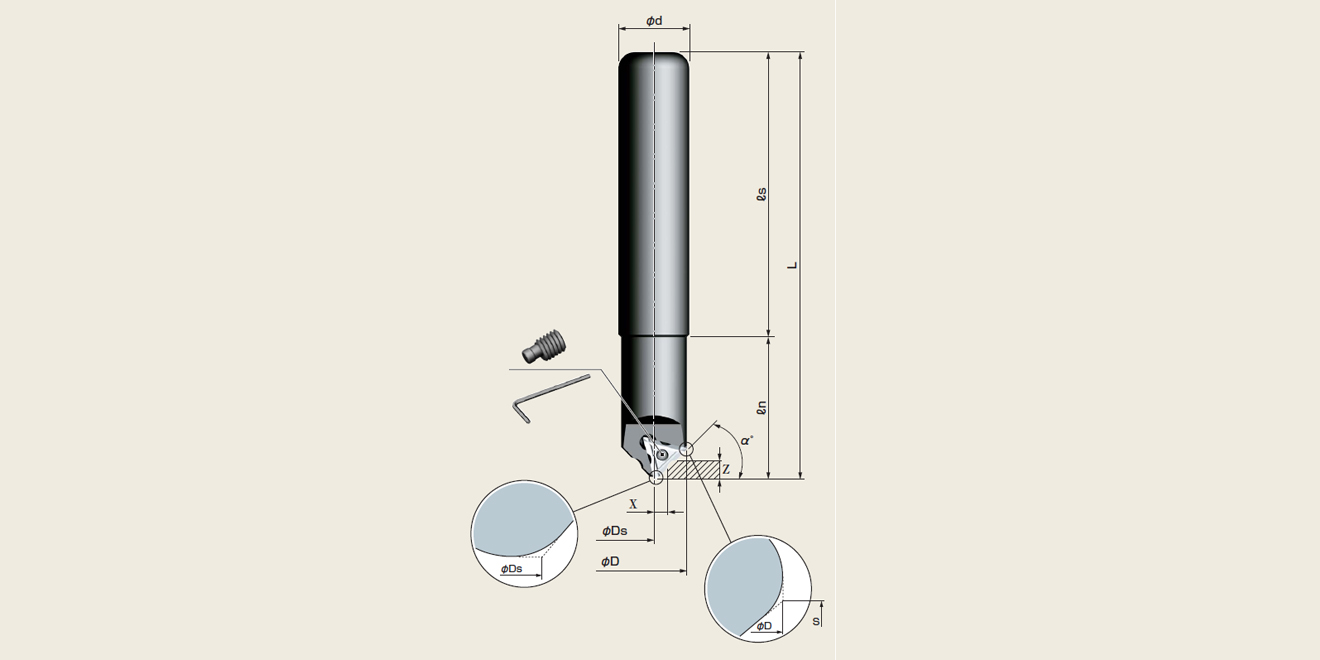

| 型號 | 刃數 | 尺寸 | α° | ||||||
|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | L | ls | ln | S | |||
| CR25-05T | 1 | 25 | 3.8 | 25 | 150 | 100 | 50 | 10.6 | 45° |
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手
R1-R3倒角數值設定表
| 加工R | X軸位置 | Z軸位置 |
|---|---|---|
| R1 | 6.40 | 5.81 |
| R2 | 5.90 | 6.30 |
| R3 | 5.40 | 6.78 |

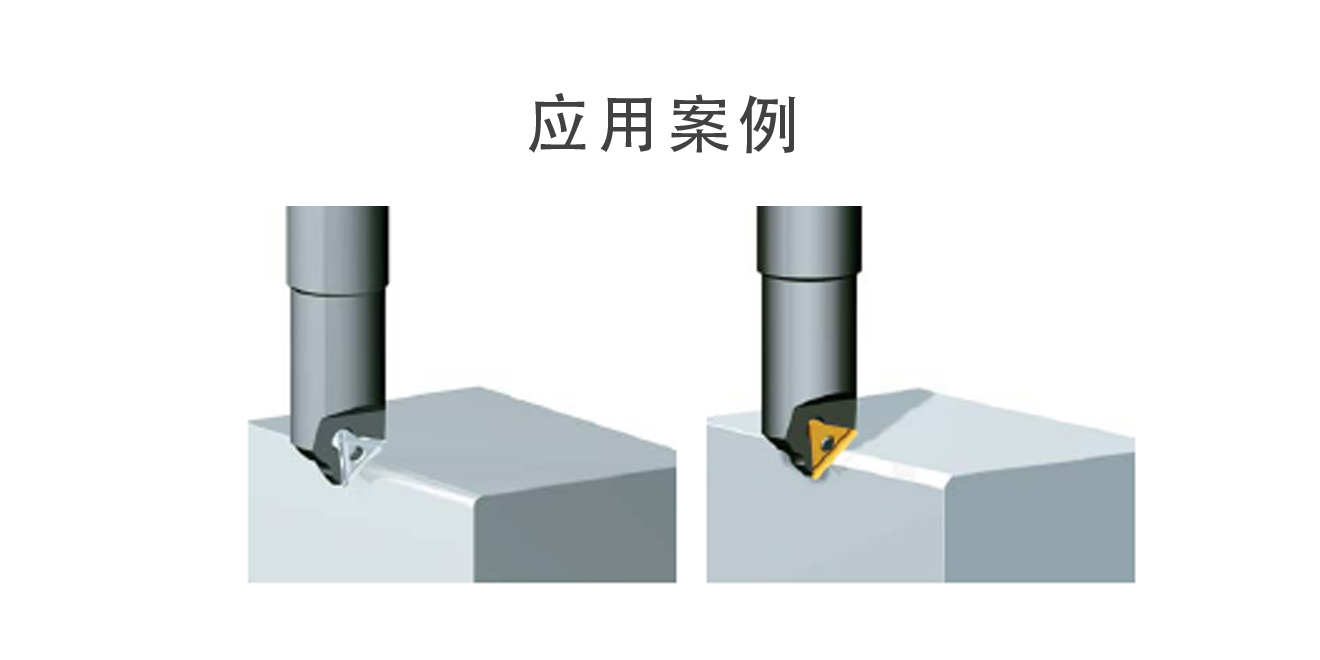

倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.08-0.2 | 150-200 | 3000 | YES |
T32GSR-○R NK2020 |
| 合金鋼 | 0.08-0.2 | 150-200 | 3000 | YES | |
| 淬火鋼HRC~45 | 0.08-0.2 | 150-200 | 3000 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.08-0.2 | 120-180 | 3000 | YES |
T32GSR-○R NK2020 |
| 鑄鐵 | 0.08-0.2 | 150-200 | 3000 | NO | |
| 樹脂 | 0.08-0.3 | 200-800 | 4000 | YES | |
| 鋁合金 | 0.08-0.3 | 200-800 | 4000 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
T32GSR-1R | NK2020 | 3 | 3pcs/盒 |
| T32GSR-2R | ||||
| T32GSR-3R | ||||
 |
T32MOR | NK2001 | 6 | 12pcs/盒 |
| NK1010 | ||||
| NK2020 | ||||
| NK3030 | ||||
| AC16N | ||||
 |
TT32GUR | NK2001 | 2 | 12pcs/盒 |
| NK1010 | ||||
| NK2020 | ||||
| NK3030 | ||||
| NK5050 | ||||
| NK8080 | ||||
| AC15N | ||||
| HSS TiN | ||||
| TT32GURF | TC16N | |||
 |
TNEA160304 | TC16N | 6 | 12pcs/盒 |
