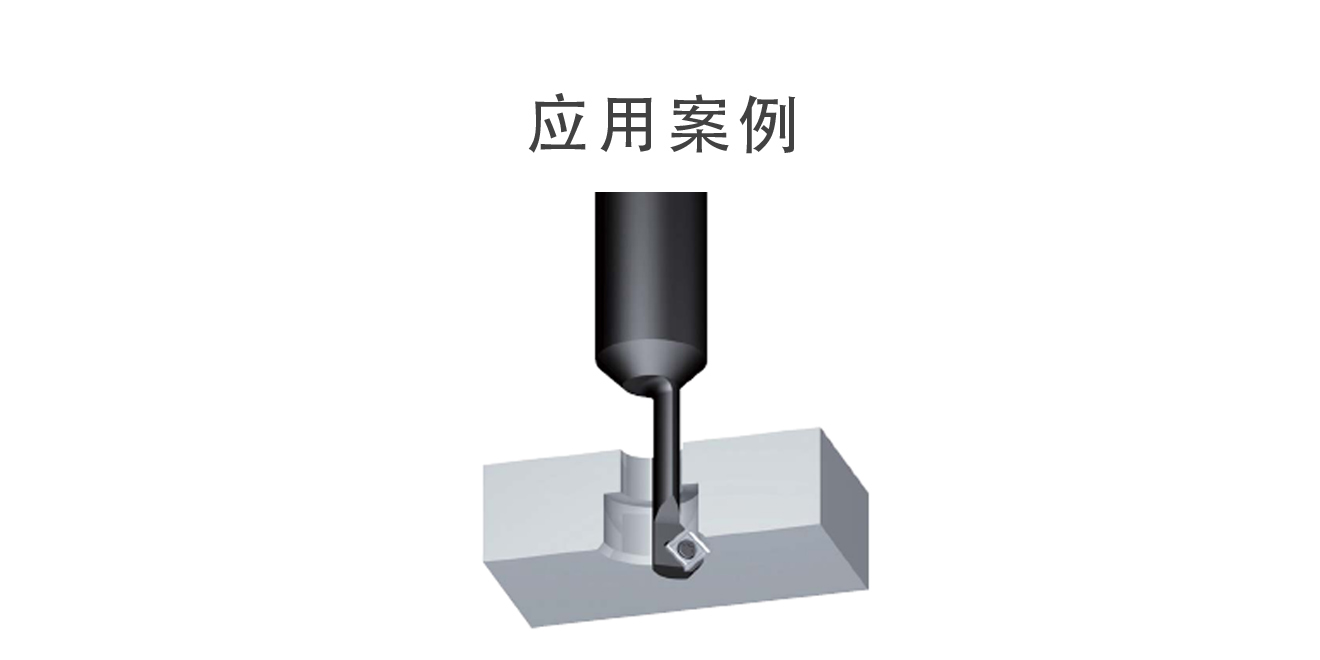

| 用途 |
|
| 特點 |
|

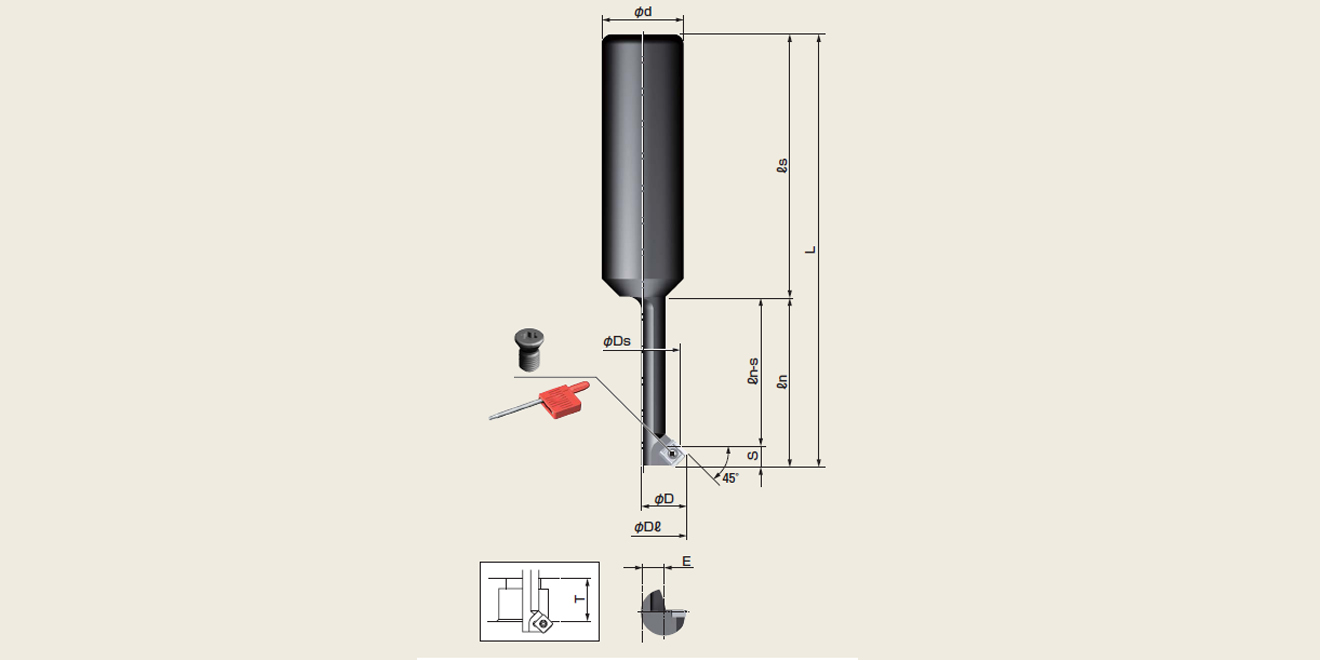

| 型號 | 刃數 | 尺寸 | α° | 刃長X | 刃長Z | 適配刀片型號 | 下孔徑 | 加工能力/倒角加工 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDl | φDs | φd | L | ls | ln | Ln-S | S | T | E | ||||||||
| UMZH25-16S-M14CS | 1 | 14 | 27 | 23 | 25 | 132 | 80 | 52 | 45.5 | 6.5 | 40 | 6.52 | 45° | 1.9 | 1.9 | SPET06T104 | φ16 | φ23-φ26.7 |
| UMZH25-18S-M16CS | 1 | 16 | 30 | 26 | 25 | 142 | 80 | 62 | 55.5 | 6.5 | 50 | 7.01 | 45° | 1.9 | 1.9 | SPET06T104 | φ18 | φ26-φ29.7 |
| UMZH32-20S-M18CS | 1 | 18 | 33 | 29 | 32 | 154 | 80 | 74 | 67.5 | 6.5 | 61 | 7.51 | 45° | 1.9 | 1.9 | SPET06T104 | φ20 | φ29-φ32.7 |
| UMZH32-22S-M20CS | 1 | 20 | 36 | 32 | 32 | 164 | 80 | 84 | 77.5 | 6.5 | 71 | 8.01 | 45° | 1.9 | 1.9 | SPET06T104 | φ22 | φ32-φ35.7 |
※φDs與螺栓孔直徑一致
※標準包裝不配備刀片，請另購
※標準配備加緊螺釘，緊定螺釘，扳手
倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.03-0.05 | 25-30 | 400 | YES | AC16N |
| 合金鋼 | 0.03-0.05 | 25-30 | 400 | YES | |
| 淬火鋼HRC~45 | 0.03-0.05 | 25-30 | 400 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.03-0.05 | 25-30 | 400 | YES | AC16N |
| 鑄鐵 | 0.03-0.05 | 10-30 | 400 | NO | |
| 樹脂 | 0.03-0.05 | 30-40 | 500 | YES | NK1010 |
| 鋁合金 | 0.03-0.05 | 30-40 | 500 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※切削液推薦冷卻液
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
SPET06T104 | NK1010 | 4 | 12pcs/盒 |
| NK2020 | ||||
| AC16N |
